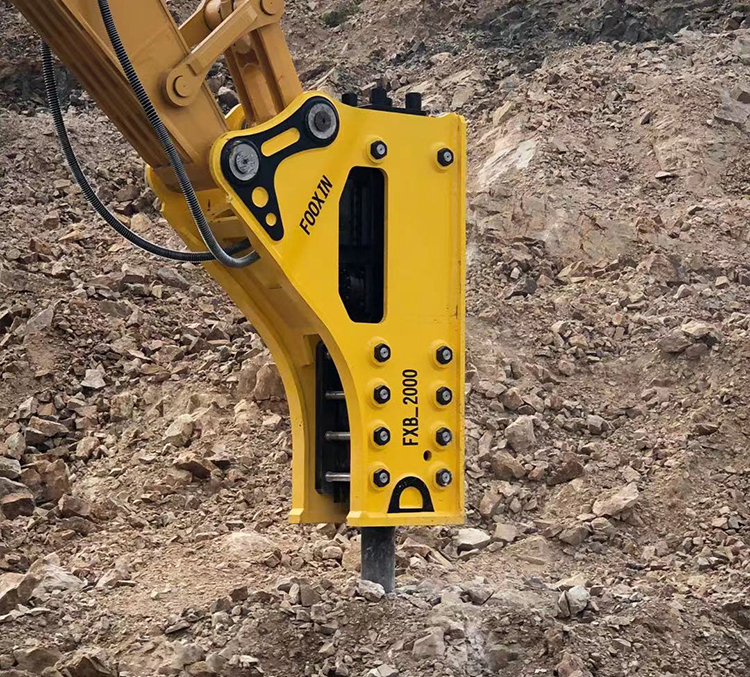

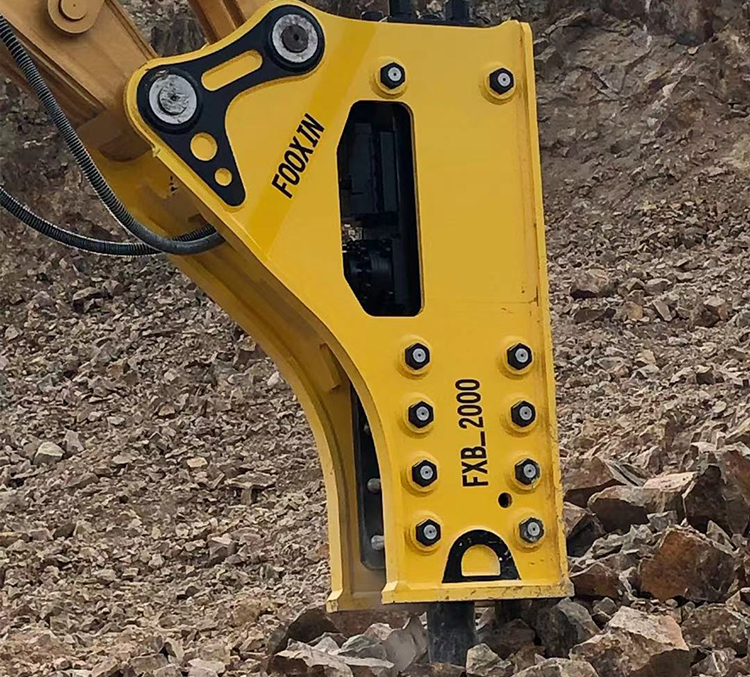

在挖掘機的日常作業中，經常碰到需要破碎、拆除等作業工況，這時侯，挖掘機就需要一個"黃金搭檔"—破碎錘，破碎錘又叫做碎石器、破碎器，是挖掘機經常使用的附屬配件之一，常用于開山、破碎路面、拆橋、拆房子、礦山破碎石塊等工況作業。至于破碎錘為什么可以完成破碎作業，這就取決于它的工作原理了，其工作原理具體內容如下：

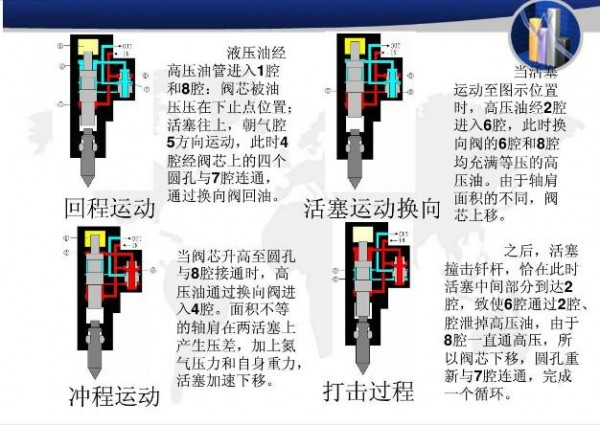

破碎錘的工作原理：
1、回程運動
液壓油經高壓油管進入1腔和8腔：閥芯被油壓壓在下止點位置；活塞往上，朝氣腔5方向運動，此時4腔經閥芯上的四個圓孔與7腔連通，通過換向閥回油。
2、活塞運動換向
當活塞運動至圖示位置時，高壓油經2腔進入6腔，此時換向閥的6腔和8腔均充滿等壓的高壓油。由于軸肩面積的不同，閥芯上移。
3、沖程運動
當閥芯升高至圓孔與8腔接通時，高壓油通過換向閥進入4腔。面積不等的軸肩在兩活塞上產生壓差，加上氮?dú)鈮毫妥陨碇亓?，活塞加速下移?/span>
4、打擊過程
打擊過程之后，活塞撞擊釬桿，恰在此時活塞中間部分到達2腔，致使6腔通過2腔、腔泄掉高壓油，由于8腔一直通高壓，所以閥芯下移，圓孔重新與7腔連通，完成一個循環。
破碎錘工作原理也可以簡單理解為：液壓進油動能+上蓄能器動能推動油缸桿上行壓縮氮?dú)馐?，推到最高點后換向閥切換方向，液壓進油動能+氮?dú)鈮嚎s動能推動油缸桿快速下行敲擊釬桿完成破碎工作。
